雙金屬
shuang-jin-shu
電接點雙金屬溫度計

本廠生產的又金屬溫度計其保護管、節頭、鎖緊螺栓等均采用1Cr18Ni9Ti材料,表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理,表蓋與表盒采用環型雙層橡膠圈螺紋密封鎖緊結構,故儀表整體防水防腐性能良好,徑向型儀表采用彎管型結構,外型新穎、輕巧、美觀與眾不同。 WSSX系列電接點雙金屬溫度計帶有電接觸裝置一即機械電接點。當被測介質溫度變化時,自由端上的細軸及轉向傳動機構帶動指針及動觸點轉動,在標度盤上指示出溫度的變化值,當其與定觸點(上、下限定觸點)接觸或斷開時的瞬時,使電路系統中的繼電器及接觸器動作,以達到自動控制和報警目的。工作原理:雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定,另一自由端與指針針連接,隨著溫度的變化而轉動,并帶動指針旋轉指示溫度的單針式指示溫度計。

WSSX系列電接點雙金屬溫度計

精度等級為1.5級,接點動作誤差差限為示值基本誤差限的1.5級

接點額定功率:10VA

接點最高工作電壓:~380V或220V

接點最高工作電流:1A(無感負載)

工作電壓宜在大于15V小于48V的情況下使用。

1、精度等級:

1.1雙金屬溫度計:1.5級,特殊需要可生產1.0級。
1.2電接點雙金屬溫度計的指示與控制精度, 上、下限為1.5級。
(溫度計外保護管靜態耐壓PN6.4MPa,特殊要求可根據用戶需要制造。)

2、時間常數:

2.1、對雙金屬外保護管直徑φ6×0.5,φ8×1,φ10×1mm≤40秒,
φ12×2mm≤60秒。
3、使用環境:符合IP65標準。

4、電氣參數:抽芯防護型電接點,雙金屬溫度計額定功率≤10VA,其最大工
 作電流<1A。當工作電壓為220V時,其電流為0.045A。如電壓為24V時
 電流小于0.4A。推薦使用24V,36V安全電壓。

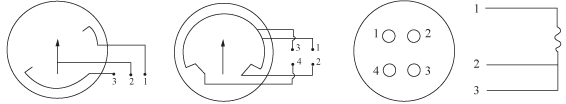

□ 電氣接線

A).電接點雙金屬溫度計電氣接線(見圖一)
B).熱電阻接線(見圖二)

A.電接點雙金屬溫度計電氣接線B.熱電阻接線
a.常開型:1與2點接通上限
(第一上限、第一下限)
3與2點接通下限
(第二上限、第二下限)
b.常閉型:1與2點接通上限
(第一上限、第一下限)
3與4點接通下限
(第二上限、第二下限)
               三線制接法
           圖(一)                    圖(二)

□型號表示



W

溫度儀表

S

金屬膨脹式

S

雙金屬

X帶電接點

標度盤公稱直徑

3)?60

4)?100

5)?150

結構形式

0)角型 亦稱軸向型

1)直型 亦稱徑向型

8)萬向型

5)熱套式角型

6)熱套式直型

7)熱套式萬向型

安裝方式

1)可動外螺紋接頭

2)可動內螺紋接頭

3)可動法蘭
